Actividad 13📡: Packet Tracer - Configuración Basica del switch y router - Direccionamiento de los dispositivos finales e intermedios - Conexión de Router Domestico

En la publicación anterior implemento la actividad Packet Tracer Configuración Basica del switch y router - configuración de Interfaces Router y direccionamiento IPv4 revise lo aqui↗.

En esta actividad, configurará los parámetros básicos del switch y del router, configurará el direccionamiento de los dispositivos intermedios y finales, ademas configurará un router domestico en la topologia indicada en el laboratorio de Packet Tracer y para tener conectividad al 100% se implementará RIP(Routing Información Protocol). Por último, verificará la conectividad de todos los dispositivos.

Video Tutorial del Canal

===========================================================
   Objetivo del laboratorio
===========================================================

 - Establecer configuración básica en los switches y routers de la topología
 - Direccionar los dispositivos finales e intermediarios segun lo indicado
 - Conectar el router doméstico a la red
 - Hacer pruebas de conectividad

Desarrollo de la Actividad:

Empezamos a desarrollar la actividad, con las indicaciones de la practica :

SW1 = Configuración basica del switch

============================================

1. Configurar nombre del dispositivo.

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW1

2. Establecer la contraseña exec usuario: cisco123sw

SW1(config)#line console 0

SW1(config-line)#password cisco123sw

SW1(config-line)#login

SW1(config-line)#exit

3. Establecer la contraseña exec privilegiado: cisco456sw

SW1(config)#enable secret cisco456sw

4. Proteger el Acceso remoto: cisco789sw

SW1(config)#line vty 0 15

SW1(config-line)#password cisco789sw

SW1(config-line)#login

SW1(config-line)#exit

5. Encriptar las contraseñas.

SW1(config)#service password-encryption

6. Establecer el Mensaje de bienvenida : LABORATORIO CCNA1 SW1

SW1(config)#banner motd #LABORATORIO CCNA1 SW1#

7. Deshabilitar búsquedas de dominio.

SW1(config)#no ip domain-lookup

Nota : Deshabilita la traducción de nombre a dirección basado en DNS del host. Este comando está activado como opción predeterminada. ip name- server Especifica la dirección de uno o más nombres de servidores.

8. Sincronizar consola.

SW1(config)#line console 0

SW1(config-line)#logging synchronous

SW1(config-line)#exit

Nota : Logging synchronous indica al sistema operativo que, si hay un mensaje de evento mientras se ingresa un comando, luego de presentado el mensaje se repita lo ya ingresado del comando para facilitar la lectura del mismo.

SW1 = Direccionamiento del Switch

===============================================

9. Direccionamiento Ip del SVI - Interfaz del Switch

SW1(config)#interface vlan 1

SW1(config-if)#ip address 200.1.1.5 255.255.255.0

SW1(config-if)#no shutdown

SW1(config-if)#exit

SW1(config)#ip default-gateway 200.1.1.1

Nota : Los switches solo utilizan ip en las vlan para administración remota.

Guardar la configuración en NVRAM.

SW1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

SW2 : Configuración basica del Switch
================================================

1. Configurar nombre del dispositivo.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW2

2. Establecer la contraseña exec usuario: ccna123sw
SW2(config)#line console 0
SW2(config-line)#password ccna123sw
SW2(config-line)#login
SW2(config-line)#exit

3. Establecer la contraseña exec privilegiado: ccna456sw
SW2(config)#enable secret ccna456sw

4. Proteger el Acceso remoto: ccna789sw
SW2(config)#line vty 0 15
SW2(config-line)#password ccna789sw
SW2(config-line)#login
SW2(config-line)#exit

5. Encriptar las contraseñas.
SW2(config)#service password-encryption

6. Establecer el Mensaje de bienvenida: LABORATORIO CCNA1 SW2
SW2(config)#banner motd #LABORATORIO CCNA1 SW2#

7. Deshabilitar búsquedas de dominio.
SW2(config)#no ip domain-lookup

8. Sincronizar consola.
SW2(config)#line console 0
SW2(config-line)#logging synchronous
SW2(config-line)#exit

9. Direccionamiento Ip del SVI - Interfaz del Switch
SW2(config)#interface vlan 1
SW2(config-if)#ip address 200.2.2.5 255.255.255.0
SW2(config-if)#no shutdown
SW2(config-if)#exit
SW2(config)#ip default-gateway 200.2.2.1
SW2(config)#exit

Guardar la configuración en NVRAM.

SW2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Configuración basica del Router :

Configuración basica del R1
==============================

1. Configurar nombre del dispositivo.

Router>enable

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R1

2. Establecer la contraseña exec usuario:class123

R1(config)#line console 0

R1(config-line)#password class123

R1(config-line)#login

R1(config-line)#exit

3. Establecer la contraseña exec privilegiado: class456

R1(config)#enable secret class456

4. Proteger el Acceso remoto: class789

R1(config)#line vty 0 15

R1(config-line)#password class789

R1(config-line)#login

R1(config-line)#exit

5. Encriptar las contraseñas.

R1(config)#service password-encryption

6. Establecer el Mensaje de bienvenida: LABORATORIO CCNA1 R1

R1(config)#banner motd #LABORATORIO CCNA1 R1#

7. Deshabilitar búsquedas de dominio.

R1(config)#no ip domain-lookup

8. Sincronizar consola.

R1(config)#line console 0

R1(config-line)#loggin synchronous

R1(config-line)#exit

9. Direccionamiento Ip : Configuración del Direccionamiento de las interfaces del Router R1

==============================================

INTERFACE FASTETHERNET 0/0

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 200.1.1.1. 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

INTERFACE SERIAL 0/0/0

R1(config-if)#interface serial 0/0/0

R1(config-if)#ip address 220.1.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

Guardar la configuración en NVRAM.

R1#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Configuración basica del R2
==============================

1. Configurar nombre del dispositivo.

Router>enable

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R2

2. Establecer la contraseña exec usuario:ccna123

R2(config)#line console 0

R2(config-line)#password ccna123

R2(config-line)#login

R2(config-line)#exit

3. Establecer la contraseña exec privilegiado: ccna456

R2(config)#enable secret ccna456

4. Proteger el Acceso remoto: ccna789

R2(config)#line vty 0 15

R2(config-line)#password ccna789

R2(config-line)#login

R2(config-line)#exit

5. Encriptar las contraseñas.

R2(config)#service password-encryption

6. Establecer el Mensaje de bienvenida: LABORATORIO CCNA1 R1

R2(config)#banner motd #LABORATORIO CCNA1 R2#

7. Deshabilitar búsquedas de dominio.

R2(config)#no ip domain-lookup

8. Sincronizar consola.

R2(config)#line console 0

R2(config-line)#loggin synchronous

R2(config-line)#exit

9. Configuración del Direccionamiento de las interfaces del Router R2

==============================================

INTERFACE FASTETHERNET 0/0

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 200.2.2.1 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#end

INTERFACE SERIAL 0/0/1

R2(config-if)#interface serial 0/0/0

R2(config-if)#ip address 220.1.1.2

R2(config-if)#no shutdown

R2(config-if)#end

Guardar la configuración en NVRAM.

R2#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Configuración de direccionamiento de las PCs.

===================================

Se tiene que asignar a las Pc las siguientes direcciones IPv4.

PC1

IP = 200.1.1.10

MASK = 255.255.255.0

GATEWAY= 200.1.1.1

PC2

IP = 200.1.1.11

MASK = 255.255.255.0

GATEWAY= 200.1.1.1

PC3

IP = 200.2.2.21

MASK = 255.255.255.0

GATEWAY= 200.2.2.1

PC4

IP = 200.2.2.20

MASK = 255.255.255.0

GATEWAY= 200.2.2.1

Configuración del Wireless Router

Indicamos la Ip estatica de configuración que simularia la ip que nos asigna nuestro proveedor de servicio.

IP = 200.2.2.22

MASK = 255.255.255.0

GATEWAY= 200.2.2.1

En el Router Ip indicamos cambiamos el IP : 192.168.1.1

Configuracion de Wireless :

Configuramos como modo de prueba la banda 2.4 GHrz, Cambiamos el nombre del SSI : a Clase y no indicamos contraseña desacrivamos las demas bandas y guardamos.

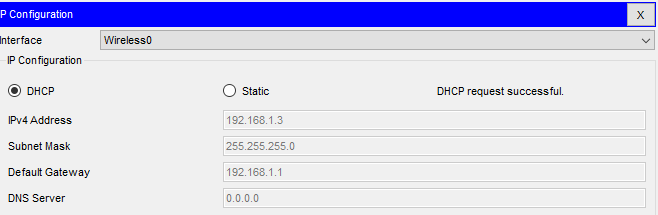

En  la Tablet Indicamos el Nombre del SSI de la red wireless y se va conectar nos deberia asignar una ip a nuestro equipo tal como la imagen:

La PC0 tambien deberia recibir su Ip por dhcp, como la imagen.

Si probamos la conectividad tendriamos conectividad entre segmentos de red, pero no al 100% para tener conectividad se tendria que configurar enrutamiento porque lor router no se conocen entre si. de PC 1 A PC2 // PC1 A R1

Configuración de un enrutamiento para este laboratorio configuraremos RIP.

R1: Activamos enrutamiento RIP

==============================

R1#show ip route ==> Verificamos las redes conectadas, anunciamos esas redes conectadas.

R1(config)#router rip

R1(config-router)#network 200.1.1.0

R1(config-router)#network 220.1.1.0

R1(config-router)#exit

R2#show ip route ==> Verificamos las redes conectadas, anunciamos esas redes conectadas.

R2(config)#router rip

R2(config-router)#network 200.2.2.0

R2(config-router)#network 220.1.1.0

R2(config-router)#exit

Al activar y configurar las redes en el protocolo rip, verificamos la conectividad y tendremos conectividad de extremos a extremo. de PC1 a PC4 // PC0 a PC1
