Actividad 12📡: Packet Tracer - Configuración Basica del switch y router - configuración de Interfaces Router y direccionamiento IPv4

En la publicación anterior implemento la actividad Packet Tracer de configuración basica del dispositivo intermedio (Router),revise lo aqui↗.

En esta actividad, configurará los parámetros básicos del router y del switch. Protegerá el acceso seguro a la CLI y al puerto de consola con contraseñas cifradas y de texto no cifrado. También configurará los mensajes para los usuarios que inicien sesión en el router. Estos avisos también advierten a los usuarios no autorizados que el acceso está prohibido.verificará y guardará la configuración en ejecución,  Por último, configurará las direccionamiento Ipv4 de las interfaces del router, de la Pc y de la Vlan del switch.

Objetivo del Laboratorio:

1. Configurar nombre del dispositivo.

2. Establecer la contraseña exec usuario.

3. Establecer la contraseña exec privilegiado.

4. Proteger el Acceso remoto.

5. Encriptar las contraseñas.

6. Establecer el Mensaje de bienvenida.

7. Deshabilitar búsquedas de dominio.

8. Sincronizar consola.

9. Direccionamiento Ip.

Desarrollo de la Actividad

Empezamos a desarrollar la actividad, con las indicaciones de la practica :

SW1

1. Configurar nombre del dispositivo.

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname SW1

2. Establecer la contraseña exec usuario.

SW1(config)#line console 0

SW1(config-line)#password cisco

SW1(config-line)#login

SW1(config-line)#exit

3. Establecer la contraseña exec privilegiado.

SW1(config)#enable secret cisco2

4. Proteger el Acceso remoto.

SW1(config)#line vty 0 15

SW1(config-line)#password cisco3

SW1(config-line)#login

SW1(config-line)#exit

5. Encriptar las contraseñas.

SW1(config)#service password-encryption

6. Establecer el Mensaje de bienvenida.

SW1(config)#banner motd #Accesso autorizado!#

7. Deshabilitar búsquedas de dominio.

SW1(config)#no ip domain-lookup

Nota : Deshabilita la traducción de nombre a dirección basado en DNS del host. Este comando está activado como opción predeterminada. ip name- server Especifica la dirección de uno o más nombres de servidores.

8. Sincronizar consola.

SW1(config)#line console 0

SW1(config-line)#logging synchronous

SW1(config-line)#exit

Nota : Logging synchronous indica al sistema operativo que, si hay un mensaje de evento mientras se ingresa un comando, luego de presentado el mensaje se repita lo ya ingresado del comando para facilitar la lectura del mismo.

9. Direccionamiento Ip.

SW1(config)#interface vlan 1

SW1(config-if)#ip address 192.168.1.50 255.255.255.0

SW1(config-if)#no shutdown

SW1(config-if)#exit

SW1(config)#ip default-gateway 192.168.1.1

Nota : Los switches solo utilizan ip en las vlan para administración remota.

Guardar la configuración en NVRAM.

SW1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

SW2

1. Configurar nombre del dispositivo.

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW2

2. Establecer la contraseña exec usuario.
SW2(config)#line console 0
SW2(config-line)#password cisco
SW2(config-line)#login
SW2(config-line)#exit

3. Establecer la contraseña exec privilegiado.
SW2(config)#enable secret cisco2

4. Proteger el Acceso remoto.
SW2(config)#line vty 0 15
SW2(config-line)#password cisco3
SW2(config-line)#login
SW2(config-line)#exit

5. Encriptar las contraseñas.
SW2(config)#service password-encryption

6. Establecer el Mensaje de bienvenida.
SW2(config)#banner motd #Accesso autorizado!#

7. Deshabilitar búsquedas de dominio.
SW2(config)#no ip domain-lookup

8. Sincronizar consola.
SW2(config)#line console 0
SW2(config-line)#logging synchronous
SW2(config-line)#exit

9. Direccionamiento Ip.
SW2(config)#interface vlan 1
SW2(config-if)#ip address 192.168.2.50 255.255.255.0
SW2(config-if)#no shutdown
SW2(config-if)#exit
SW2(config)#ip default-gateway 192.168.2.1
SW2(config)#exit

Guardar la configuración en NVRAM.

SW2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Configuración basica del Router y Direccionamiento :

R1

1. Configurar nombre del dispositivo.

Router>enable

Router#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R1

2. Establecer la contraseña exec usuario.

R1(config)#line console 0

R1(config-line)#password cisco

R1(config-line)#login

R1(config-line)#exit

3. Establecer la contraseña exec privilegiado.

R1(config)#enable secret cisco2

4. Proteger el Acceso remoto.

R1(config)#line vty 0 15

R1(config-line)#password cisco3

R1(config-line)#login

R1(config-line)#exit

5. Encriptar las contraseñas.

R1(config)#service password-encryption

6. Establecer el Mensaje de bienvenida.

R1(config)#banner motd #Acceso Autorizado!#

7. Deshabilitar búsquedas de dominio.

R1(config)#no ip domain-lookup

8. Sincronizar consola.

R1(config)#line console 0

R1(config-line)#loggin synchronous

R1(config-line)#exit

9. Direccionamiento Ip.

INTERFACE FASTETHERNET 0/0

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no shutdown

INTERFACE FASTETHERNET 0/1

R1(config-if)#interface fastEthernet 0/1

R1(config-if)#ip address 192.168.2.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

Guardar la configuración en NVRAM.

R1#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Configuración de Ip de las Pcs.

PC1

PC2

PC3

PC4

Verificación  de Conectividad.

Todas la computadoras tendrian que hacerse ping entre si.

DE PC1 A PC4

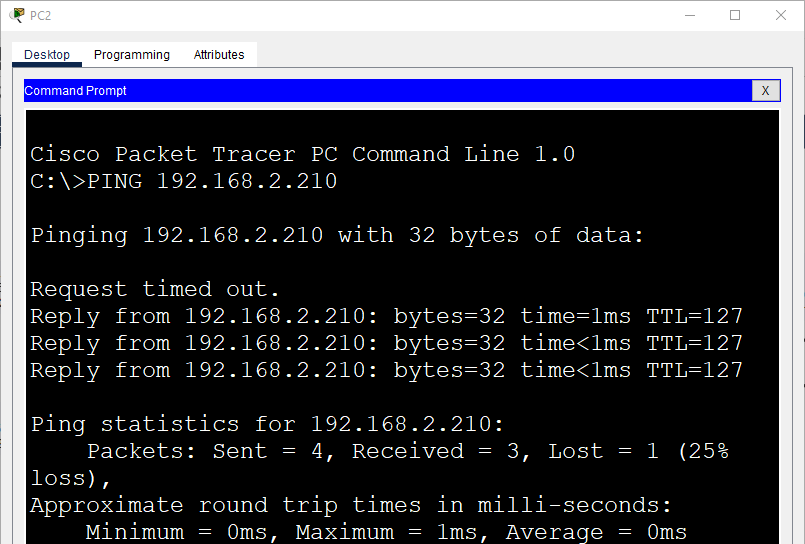

DE PC2 A PC3
